01 扇機組合Fan & Air Combination

02 扇機組合簡介FAN & AIR PROFILE

“扇機組合”方案，即是指將風行國際的大型工業風扇(超大吊扇)與蒸發式冷風機(俗稱環保空調)兩類各有明顯優勢的產品，通過專業計算后，結合客戶工作現場的實際需要，科學地為客戶高大型空間環境進行組合式設計，最大限度地為客戶需求進行全方位細致入微考慮,令方案實施后，兩類產品優勢互補，在各自最大限度發揮效果的同時，又彌補了彼此效能上的不足，最終共同體現出十分良好的綜合效果與應用價值。多年來，“扇機組合”理念逐漸普及，不斷得到國內外同行的推崇與效仿、應用。

03 扇機組合解決的難點FAN & AIR PAIN POINTS

沒有冷風機，大風扇對人員進行感官降溫沒問題，但并不能將環境溫度處理的很好，而沒有大風扇，僅使用冷風機時又必須要設置大量送風管道吊掛于室內屋面以下，影響空間美觀性與建筑安全，推高了投資成本，唯有“扇機組合”才能得以兼顧，通風降溫、換氣、節約、美觀、安全目標全實現，對高大型建筑室內空氣的改善具有重大意義與十分良好的經濟實用價值。

04 扇機組合價值和應用范圍FAN & AIR VALUE & APPROPRIATE

扇機組合價值：
1、大風量、很靜音，在高大型的室內空間形成類自然的立體微風系統，通風降溫廣覆蓋；
2、不光可令工作人員實現人體感官降溫，更可實現環境整體降溫，配合一定風速，令人體感舒適。而對于對環境濕度有要求的場所，還能保持室內空氣干燥，避免設備及產品銹蝕、變質；
3、營造新風環境，可以達到單獨使用大風扇或單獨使用蒸發式冷風機均無法達到的環境改善目標；
4、冷風機與風扇依季節需要可單獨使用其中一套系統，甚至于單獨使用一套系統中的一或幾臺設備，大限度滿足客戶實際需要，降低運行費用；
5、通風、降溫、安全、節約、美觀，各項客戶關心的目標全實現；
6、某種意義上，可取代傳統空調，若與空調組合使用，可以實現空調節能。

1.大型節能風扇+冷風機

2.大型節能風扇+負壓風機

3.大型節能風扇+屋頂風機

4.大型節能風扇+環保空調+負壓風機

5.大型節能風扇+環?？照{(diào)+屋頂風機

6.大型節能風扇+中央空調

7.扇機組合4.0—低空扇機組合

05 扇機組合典型解決方案FAN & AIR SOLUTIONS

• 主要設備
• “瑞泰風”風王系列工業大風扇+
  “瑞泰風”蒸發式冷氣機
• 排風方式
• 正壓排風
• 主機型號
• RTF-CF-7E(直徑7.3米）/ RTF-25C
• 通風降溫面積
• 約7800㎡
• 主機數量
• 10臺 / 66臺
• 最大總新風送風量
• 1650000m³
• 主機安裝方式
• 室內吊頂安裝/室外掛墻安裝
• 最大空氣流通量
• 138000m³/min
• 送風方式
• 整體通風降溫
• 換氣次數
• 約42次/小時(離地參考高度按5米計)
• 送風口型號
• 自動搖擺送風口900*450
• 出風口降溫效果
• 4~12℃
• 送風口數量
• 66個
• 風管材料
• 鍍鋅鋼板

如上圖所示，該客戶是湖北一家知名的一大型新材料生產企業，改善車間為粉末車間，鋼架結構廠房，長129米，寬60米，層高約13.8米(分二層)，屬于“磚混+鋼構屋面”復合建筑結構。本次一樓車間通風降溫改善總面積約為7800㎡；車間東西跨度大，面積大，車間內有大型設備，還有貨架，造成車間自然通風效果差、高溫悶熱、有粉塵。夏季高溫天氣時車間內溫度可達40℃左右，故客戶急需尋求一種良好的通風降溫解決方案。

此客戶本次改善的場所屬新建廠房，對通風降溫設備的選購有較高的品質要求，在找到我們之前，也陸續咨詢過其它各種通風降溫改造方式，包括使用傳統的大壁扇、立式扇，但其并不具有全面有效覆蓋的通風效果，更不必說實現降溫目的；考慮過以大型工業風扇通風降溫，但大風扇雖具有良好的大面積通風功能，也能讓員工體會到一定溫差，可畢竟不能為工作區域進行十分良好的整體環境直接降溫。至于傳統的中央空調，因該車間整體空間體積過大，終因初期投資及運行費用預算過于龐大而放棄。

依客戶要求及現場實際勘測，結合國家、行業標準和本公司以往成功經驗及設計原則，采用通風降溫領域?qū)I(yè)的“扇機組合”前沿設計理念，設計了兩套通風降溫系統組合使用。

第一套“工業大風扇”通風降溫系統：設計10臺瑞泰風“風王”系列RTF-CF-7E型大型工業風扇(扇葉直徑7.3米，每分鐘通風量為13800m³）；

第二套“蒸發式冷氣機”通風降溫系統：設計66臺RTF25C型“瑞泰風”蒸發式冷氣機（每小時輸送冷鮮風風量25000㎡/h）；

事實表明，從最初的設計方案及后續工程改造完成后的實際通風降溫效果，一直得到客戶高度的認同。

夏季高溫時期，一般需同時開啟兩套通風降溫系統，即“扇機組合”模式。“瑞泰風”蒸發式冷氣機將室外的新鮮空氣過濾降溫后(轉變成為冷鮮風)、源源不斷地輸送至目前計劃改善的車間內（機組出風口的溫度一般在28℃±2℃，配合12~15米/秒左右的風速,人體體表感受到的冷風效果會更低、約為26℃）；再輔以懸掛于室內高處的10臺“瑞泰風”大型工業風扇、通過巨大扇葉緩慢旋轉產生全方位的立體循環風（持續輕柔的微風能加快人體表面汗液的蒸發速度從而產生涼爽的降溫效果，使人體感受到約5~8℃的感官降溫效果），并以巨大的空氣流通量，進行大范圍、立體驅動室內空氣，加速室內空氣流通，同時將冷氣機送入的大量冷鮮風進行有效流通擴散，均勻的推送到車間各處，通風降溫廣覆蓋，且對于環境濕度有要求的場所，還能保持室內空氣干燥，避免設備及產品腐蝕、變質。二套系統相互結合，有效利用，起到了人員、環境雙重通風降溫的效果。本“扇機組合”通風降溫解決方案，起到了人員、環境雙重通風降溫。該設計方案在確保良好的整體通風降溫效果同時，兼顧了建筑屋面承重的安全性、空間美觀性，節約了投資與日常運行費用，產生了良好的經濟與使用價值。

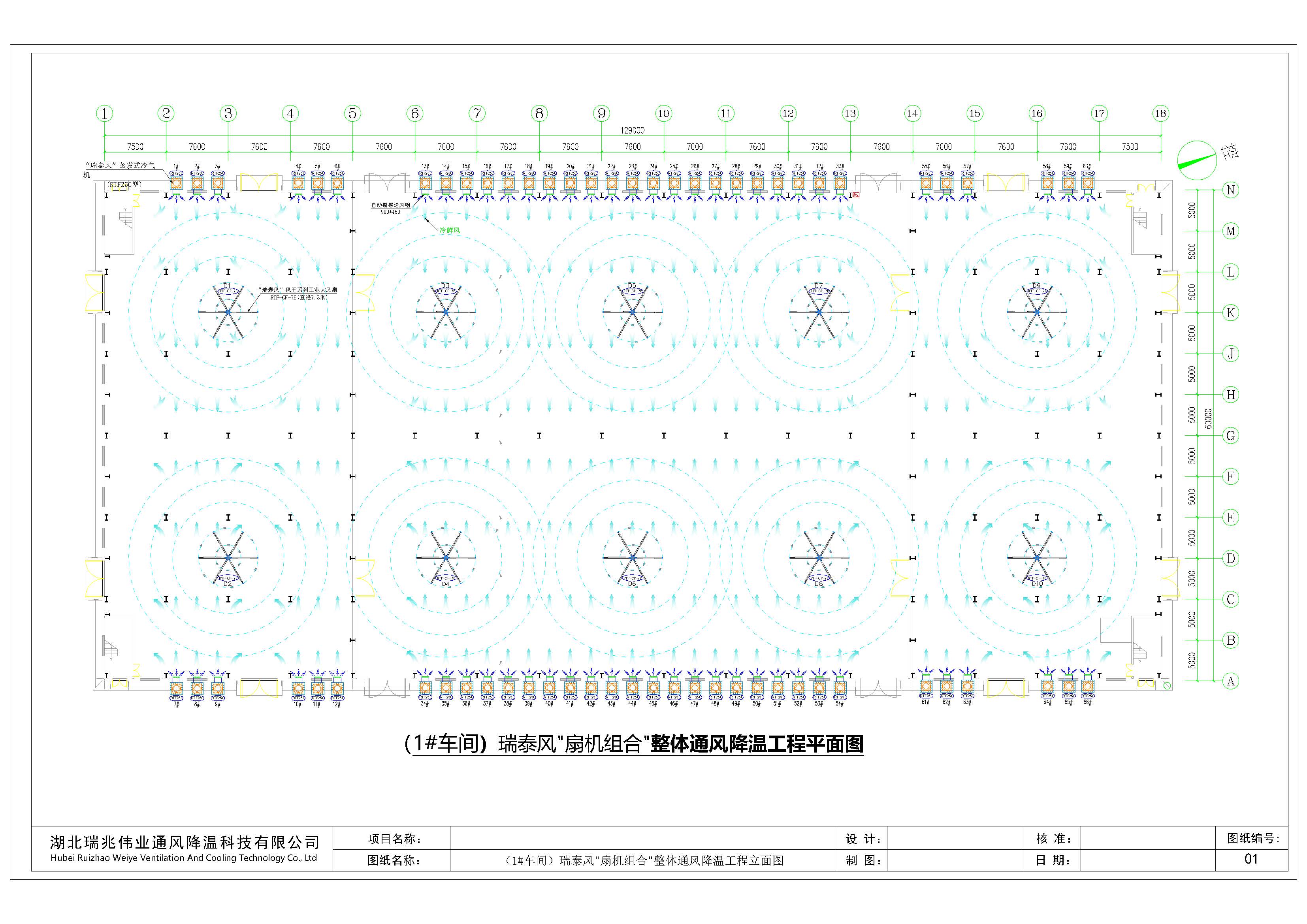

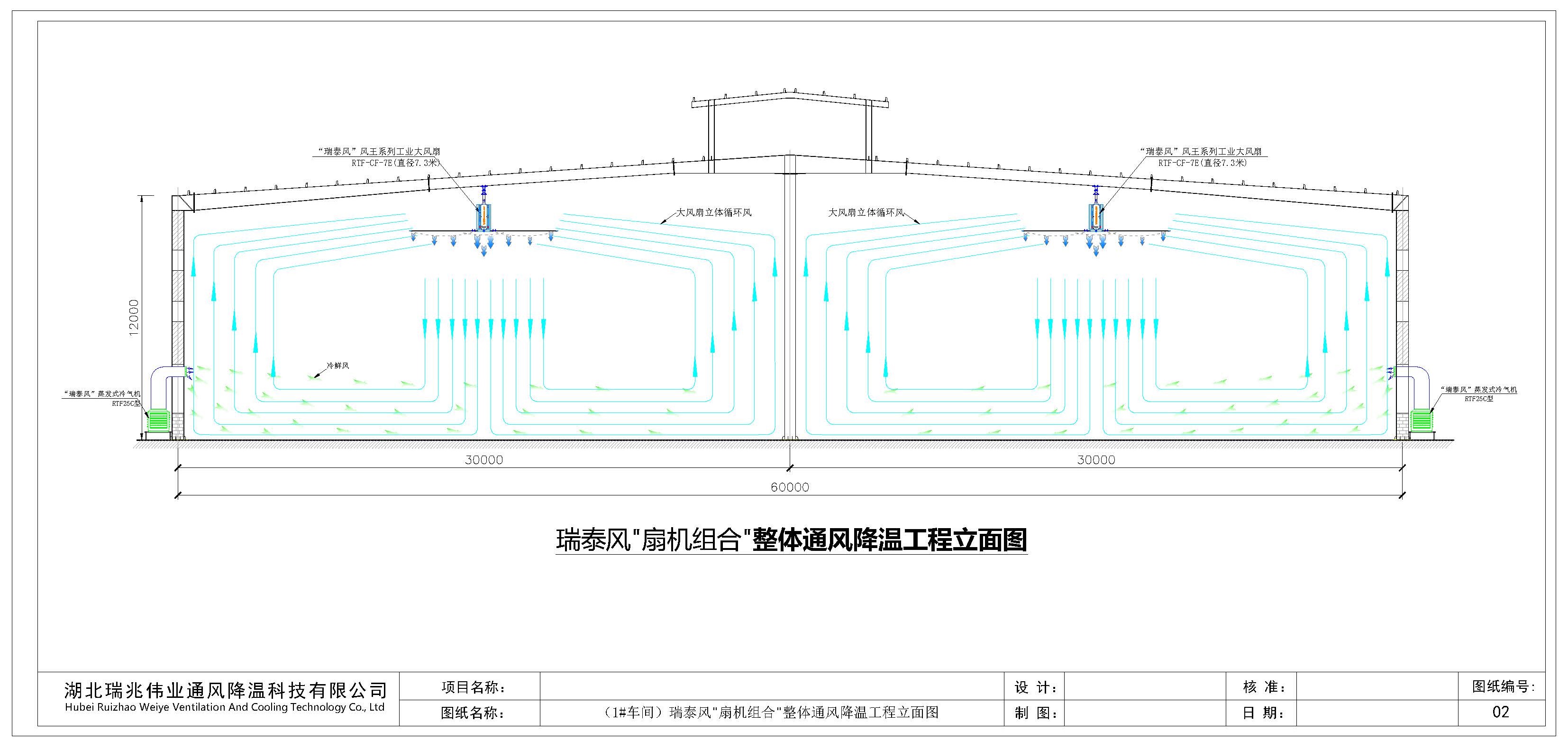

“扇機組合”通風降溫系統模擬如下：

另該解決方案另一亮點是：依用戶實際需要（用戶非滿員生產時，或春秋季節不是很熱，但車間又有些悶熱時），以上設計的兩套降溫系統可以單獨使用，甚至于可以在單獨使用其中一套系統時，還可實現單獨控制，單機使用，可大程度滿足用戶在不同季節、不同的生產時期的實際需要，支持促進企業良好的節能降耗目標。

06 扇機組合的本質The essence of the fan assembly

扇機組合的本質上是一種高度優化、行業前沿的解決方案，它實際上是大風扇應用效果的增強版解決方案，可以實現大風扇所不能達到的對環境進行直接降溫的效果，大限度實現人員與環境雙重降溫的目標，可以滿足更大的用戶需求。
